发布时间：2022-10-21
成型电感线材的选型向大家做简单介绍：
1.线材作用：
线材是一体成型电感三大核心原材料之一；线材绕制成的线圈是电感产生电学性能的关键要素之一；是产品重要的填充组成部分。
2.线材类别及标准：
常见一体成型电感的使用范围按照AEC-Q200无源器件应力测试认证的划分标准如表1：

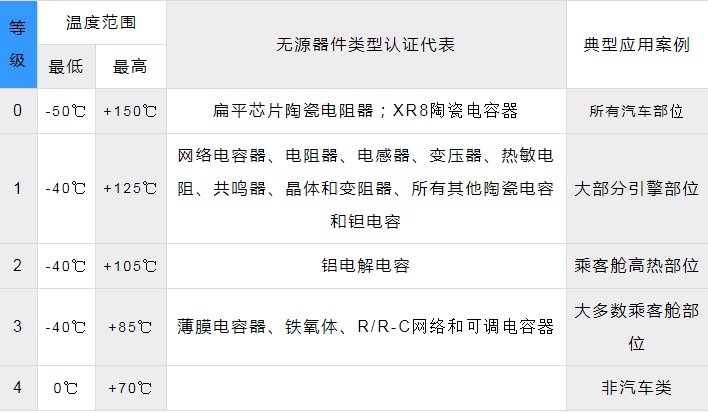

【表1 AEC-Q200无源器件应力测试认证温度表】
通过表1可知，电感常见的使用温度范围有两类：-40~+125℃、-50~+150℃（包含自身发热）；对所需线材提出了不同温度和特性要求。
漆包铜线是一体成型电感常用线材；根据目前常用主流的线材分类可见下表2：一体成型电感常用线材是漆包圆、扁平铜线。圆铜线，绕法灵活多变、简单易型，结构牢固等优势被优先选用；扁平线，绕法单一、填充率高，寄生电容小、特性优势明显等常用于高性能电感器设计。

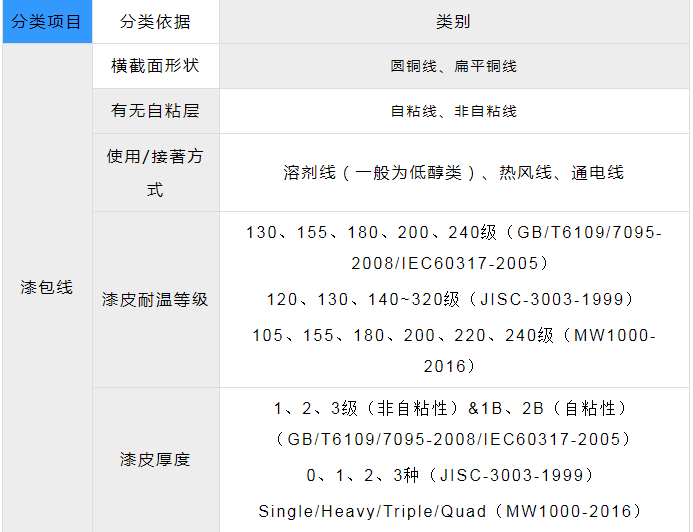

【表2 漆包线分类表】
3.选型关键点：
通过对一体成型线材选用的实践，现总结主要影响因素如下。
产品线材的选型，会影响绕线制程、线圈厚度、产品外观、电学特性等，使用时可根据客户的需求进行合适的考量，如产品的应用电压超过48V；需重点考虑漆皮厚度、耐压、耐磨特性；如产品的尺寸相对较小，重点考虑漆皮自粘性以及接著方式；如要求制程效率高的热风枪；需考虑接著方式、横截面积及漆皮厚度；耐高温要求如-50~150℃，尽量选用200、220级线材，如应用到航空航天等复杂环境下的电感，线材优先选用240级；如线材直接做电极，优先选用可焊性。选用的时候，注意特性、尺寸及制程的密切关联性。
